В современной промышленности и автоматизации ключевую роль играет бесконтактное обнаружение объектов. Когда требуется надежно фиксировать наличие жидкости, сыпучих материалов или объектов из непроводящих материалов, на сцену выходят емкостные датчики. Их универсальность и устойчивость к сложным условиям эксплуатации делают их незаменимыми в десятках отраслей. В этой статье мы подробно разберем, какие бывают емкостные датчики, где они применяются и на что обратить внимание, если вы решили купить емкостной датчик для своего производства.
Вы узнаете, чем отличаются различные типы этих устройств, как правильно подобрать чувствительность и избежать ложных срабатываний. Мы рассмотрим конкретные примеры использования в машиностроении, химической промышленности, пищевой отрасли и других сферах, чтобы вы могли принять взвешенное решение и повысить эффективность вашего оборудования.
Что такое емкостной датчик и как он работает?
В основе работы емкостного датчика лежит принцип изменения электрической емкости между чувствительным электродом и окружающей средой. Датчик создает электрическое поле, и когда в это поле попадает любой объект (металл, пластик, дерево, жидкость, гранулы), диэлектрическая проницаемость среды меняется. Это изменение фиксируется электронной схемой, и датчик выдает сигнал о наличии объекта.
Ключевое преимущество емкостных датчиков — способность обнаруживать объекты через диэлектрические стенки (стекло, пластик, керамику). Это позволяет контролировать уровень жидкости в закрытой емкости или наличие продукта внутри упаковки без контакта с содержимым.
Основные виды емкостных датчиков
Все емкостные датчики можно классифицировать по нескольким параметрам. Понимание этих различий поможет вам точно подобрать устройство под конкретную задачу.
-
По типу выходного сигнала:
-
Дискретные (PNP/NPN): Самый распространенный тип. Выдают логический сигнал (есть объект / нет объекта). Используются для систем управления, реле, контроллеров.
-
Аналоговые: Выдают сигнал, пропорциональный расстоянию до объекта или уровню заполнения. Идеальны для точного контроля уровня жидкости в резервуарах.
-
-
По конструкции корпуса:
-

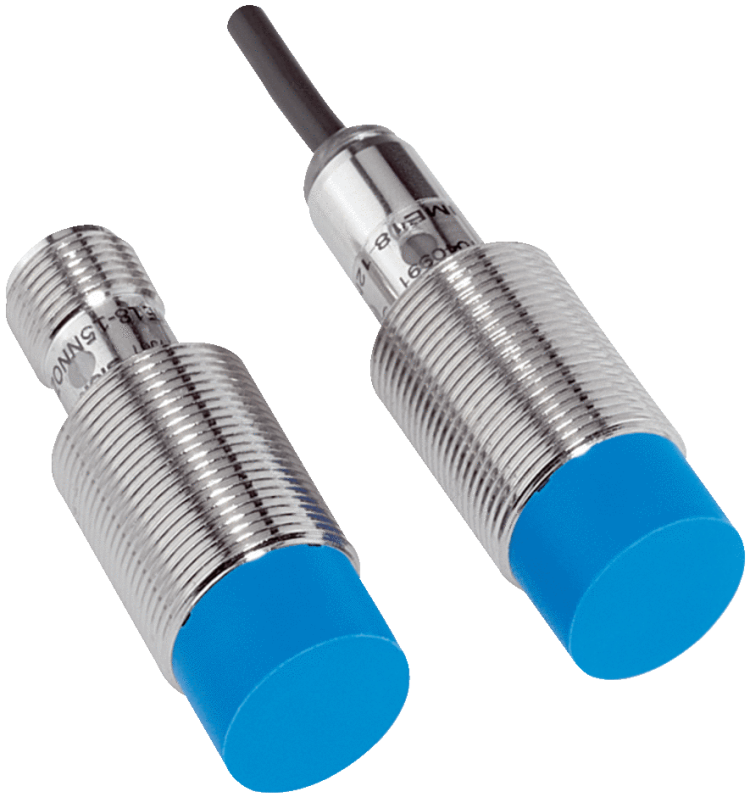

Цилиндрические (M12, M18, M30): Классический форм-фактор для большинства задач. Легко монтируются в стандартные отверстия.
-
Прямоугольные (квадратные): Обеспечивают большую зону чувствительности и часто имеют регулировку. Используются для обнаружения плоских объектов.
-
Щелевые (вильчатые): Применяются для счета объектов или контроля их прохождения (например, в упаковочных линиях).
-
С выносным чувствительным элементом: Электроника вынесена отдельно, что позволяет работать в условиях высоких температур или агрессивных сред.
-
-
По функциональности:
-
С регулировкой чувствительности: Позволяют адаптироваться к разным материалам. Например, настраиваться на обнаружение воды, но игнорировать стенку пластикового бака.
-
С компенсацией налипания: Специальные датчики для работы с вязкими средами (клей, масло, сироп), которые могут оседать на рабочей поверхности.
-
Если же ваша задача — точное обнаружение прозрачных объектов, то стоит купить оптический датчик https://owen.by/beskontaktnye-datchiki/opticheskie-datchiki.html, который специально разработан для таких случаев. Оптические датчики отлично справляются с определением прозрачных материалов, где емкостные могут давать сбои из-за низкой диэлектрической проницаемости.
Применение емкостных датчиков по отраслям
Благодаря своей универсальности, емкостные датчики нашли применение практически во всех отраслях промышленности. Рассмотрим наиболее яркие примеры.
-
Машиностроение и металлургия: Контроль наличия смазки, охлаждающей жидкости, обнаружение металлических и неметаллических заготовок на конвейере. Датчики устойчивы к вибрации и загрязнениям.
-
Химическая и нефтехимическая промышленность: Бесконтактный контроль уровня агрессивных жидкостей (кислот, щелочей, растворителей) через стенку реактора или трубопровода. Используются взрывозащищенные исполнения.
-
Пищевая и упаковочная промышленность: Контроль уровня сыпучих продуктов (мука, сахар, крупы) и жидкостей (молоко, сок, пиво) в бункерах и танках. Обнаружение упаковок с продуктом внутри картонных коробок. Датчики из нержавеющей стали выдерживают санитарную обработку.
-
Строительная и деревообрабатывающая отрасли: Контроль уровня песка, цемента, щебня в бункерах. Обнаружение древесных плит, бревен на линии.
-
Сельское хозяйство: Контроль уровня зерна, комбикорма, удобрений в силосах. Датчики работают в условиях запыленности и высокой влажности.
-
Энергетика и ЖКХ: Контроль уровня воды в резервуарах, обнаружение утечек, контроль наличия масла в трансформаторах.
-
Медицина: Контроль уровня реагентов, дистиллированной воды в аппаратах.
Как правильно выбрать емкостной датчик?
При выборе датчика необходимо учитывать несколько ключевых факторов, чтобы устройство работало надежно и долго.
-
Материал объекта: Для жидкостей с высокой диэлектрической проницаемостью (вода) подойдут стандартные датчики. Для пластиков, масел и сухих сыпучих материалов требуется более высокая чувствительность.
-
Расстояние до объекта (рабочий зазор): Указывается в технической документации. Для надежного срабатывания зазор должен быть меньше номинального.
-
Условия среды: Температура, влажность, наличие агрессивных паров. Для тяжелых условий выбирайте датчики в герметичном корпусе (IP67, IP68) и с устойчивыми к химии материалами.
-
Тип монтажа: Заподлицо (flush) или незаподлицо (non-flush). Монтаж заподлицо позволяет устанавливать датчик в металл, но уменьшает рабочий зазор.
-
Наличие регулировки: Если объект обнаружения близок по свойствам к окружающей среде (например, пластиковая бутылка в воздухе), регулировка чувствительности необходима.
Заключение
Емкостные датчики — это мощный и гибкий инструмент для автоматизации, позволяющий решать задачи, недоступные другим типам бесконтактных датчиков. Их способность обнаруживать любые материалы, включая жидкости и сыпучие вещества через стенки, открывает широкие возможности для модернизации производства. Правильный выбор типа датчика с учетом условий эксплуатации и свойств объекта гарантирует бесперебойную работу вашего оборудования.
Если у вас остались вопросы или требуется помощь в подборе датчика для конкретной задачи, обратитесь к нашим специалистам. Мы поможем подобрать оптимальное решение и предоставим профессиональную консультацию.
