Организации адаптируются к растущему давлению на пропускную способность сетей и необходимости обеспечения надежности передачи информации в условиях цифровой трансформации.
Трансформация цифровых процессов, расширение облачных экосистем и масштабирование объемов трафика диктуют потребность в инвестициях качественную сетевую инфраструктуру, где коммутатор агрегации занимает стратегическую позицию. Такие устройства гарантируют высокоскоростное взаимодействие между периферийными сегментами и центральной частью сети, обеспечивая надежную пропускную способность, целостность данных и эффективное управление информационными потоками в условиях постоянного роста трафика. Принятие обоснованного решения о выборе коммутатора агрегации становится стратегическим приоритетом для всех типов организаций, нацеленных на достижение гибкости архитектуры, резервных мощностей и экономию расходов на техническое переоснащение сетевой инфраструктуры.
Что такое коммутатор агрегации

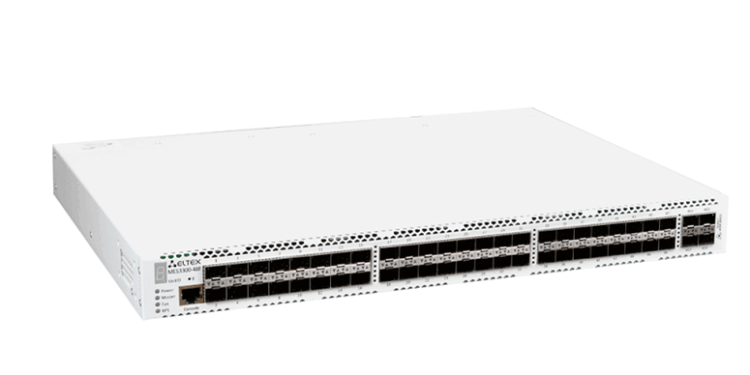

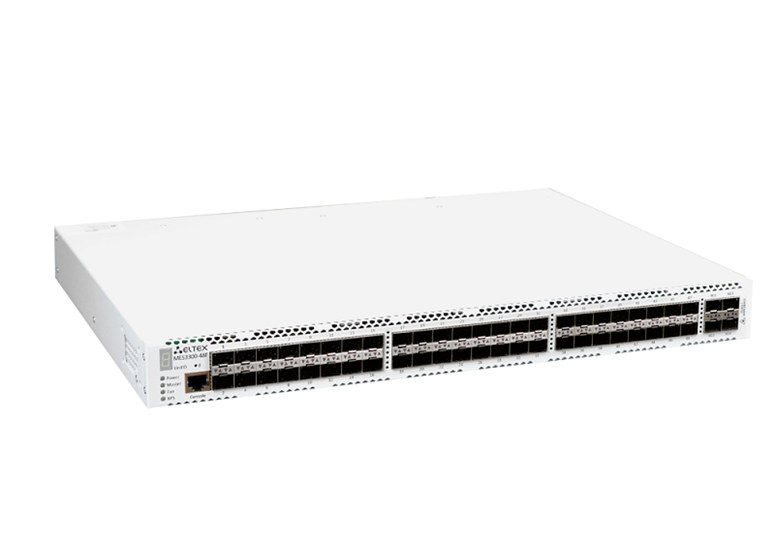

Коммутатор агрегации — это управляемое сетевое оборудование L3, функционирующее как центральный узел для консолидации информационных потоков от большого числа коммутаторов доступа с последующей их маршрутизацией в сеть ядра, корпоративные ЦОД или интернет-магистрали. На архитектурном уровне трехслойной модели сетевой иерархии устройство позиционируется в средней части, создавая функциональную связь между периферийными коммутаторами и центральными маршрутизаторами ядра, осуществляя распределение нагрузок и оптимизацию потокораспределения с учетом текущих потребностей сети. Такой коммутатор оснащается высокопроизводительными процессорными блоками и значительными объемами оперативной и постоянной памяти, что позволяет ему обрабатывать огромные потоки пакетов при максимальной нагрузке и неблагоприятных сценариях функционирования.
Определяющей функцией коммутатора агрегации выступает его способность консолидировать информацию с множества входных портов, создавая при этом высокопроизводительные логические каналы передачи и обеспечивая рациональное использование физических площадей стоечного оборудования. Коммутатор агрегации реализует поддержку протокола Link Aggregation Control Protocol (LACP) для объединения нескольких физических линий в единый логический канал с распределением нагрузки, наряду со встроенным механизмом стекирования, позволяющим конструировать гибкие архитектуры без радикального изменения сетевой топологии. Стандартная конфигурация предусматривает медные интерфейсы 1000BASE-T с коннекторами RJ-45 наряду с оптоволоконными портами 1000BASE-X (SFP) и 10GBASE-R (SFP+), а также ультравысокоскоростные каналы 40GBASE и 100GBASE для грядущих расширений, обеспечивая оптимальность при выборе физического носителя и финансовую целесообразность долгосрочных инвестиций в развитие сетей.
Понимание функциональной роли коммутатора агрегации в иерархической структуре сети позволяет оценить его стратегическую значимость: этот узел занимается объединением потоков от разнородных источников, реализует алгоритмы управления качеством обслуживания (QoS) и применяет политики защиты, выполняя начальную обработку пакетов перед направлением в центральную часть сети либо во внешние соединения.
Для чего нужен коммутатор агрегации
Главное предназначение коммутатора агрегации заключается в рационализации и координации данных, поступающих из отделений, удаленных офисов и периферийных зон предприятия в направлении главного ЦОД, облачных платформ или глобальной сети Интернет. Функциональный набор коммутатора агрегации включает одновременное выполнение нескольких задач повышенной важности: объединение информации из различных источников и терминалов, применение алгоритмов управления пропускной способностью (QoS), осуществление маршрутизации в пределах сегмента опираясь на маршрутные таблицы, реализация фильтрования данных согласно утвержденным политикам безопасности и нормативам. Встроенная система защиты устройства содержит средства контроля доступа (ACL), защиту от несанкционированного входа, функциональность виртуальных изолированных каналов (VPN), кодирование информации и иные инструменты гарантирования конфиденциальности передачи чувствительных сведений.
Коммутатор агрегации функционирует как узловая станция наблюдения и управления сетевыми процессами, дающая администраторам доступ к детальным показателям утилизации полосы пропускания для каждого узла, метрикам временных задержек (latency) и коэффициентам повреждения пакетов в текущем времени и в исторической перспективе. Надежная производительность коммутатора агрегации обеспечивает снижение латентности при обработке кадров и высокую безотказность при пересылке критичной информации для важных корпоративных систем, облачных приложений и коммуникационных каналов компании. Внедрение коммутатора агрегации дает предприятиям способность увеличивать сетевое оборудование инфраструктуры без существенного роста финансовых и эксплуатационных издержек, благодаря модульной конструкции и поддержке горячей замены компонентов без прерывания обслуживания.
Качественные характеристики услуг, предоставляемых коммутатором агрегации, зависят от набора процедур ранжирования потоков и распределения ресурсов между разными категориями информации в соответствии с приоритетами компании и согласованными уровнями сервис-услуг.
Архитектура и размещение в сетевой иерархии
В контексте трехуровневой парадигмы Cisco коммутатор агрегации функционирует на промежуточном ярусе иерархии, соединяя большое число периферийных узлов с одной или несколькими центральными станциями ядра, гарантируя упорядоченную компоновку сетевых элементов и логическую организацию потоков. Каждая единица коммутатора агрегации обрабатывает потоки от десятков или даже сотен периферийных коммутаторов, становясь важнейшей станцией перераспределения трафика и гарантируя упорядочение потоков информации до отправки на верхние уровни иерархии сети. Типичное размещение коммутатора агрегации происходит в специализированных шкафах-стойках (rack-системах) корпоративных хранилищ данных, машинных залах или территориальных представительств фирм, обеспечивая сосредоточенное управление сетевыми ресурсами и облегчение операций администрирования структуры.
Система физического размещения коммутаторов агрегации подразумевает задействование надежного оснащения с встроенными функциями полного дублирования на уровне энергоснабжения, терморегуляции и отказоустойчивости на всех критических этапах функционирования. Стандартная версия развертывания предполагает наличие двух или более коммутаторов агрегации, действующих в режиме одновременной активности (оба изделия параллельно пересылают трафик) либо в режиме резервного дублирования (главное изделие функционирует, резервный агрегат находится в режиме ожидания), что гарантирует бесперебойность функционирования при выходе из строя одного узла и укрепляет надежность функционирования всего сегмента сети. Внедрение коммутаторов агрегации часто предусматривает использование кольцеобразных конфигураций на этапе агрегирования, обеспечивающих комплексную защиту от разрывов коммуникационных кабелей между узлами и оперативное восстановление каналов связи за интервал менее 200 миллисекунд.
Объединение коммутаторов агрегации в стек позволяет комбинировать несколько физических аппаратов в единый логический комплекс, управляемый посредством единственного административного интерфейса, что существенно облегчает процедуры настройки и контроля сложноорганизованных сетей и распределенных инфраструктур.
Интерфейсы, портовая конфигурация и типовые характеристики
Современные модели коммутатора агрегации предусматривают комбинированную портовую компоновку, объединяющую медные и волоконно-оптические каналы разных пропускных способностей для максимальной адаптивности такого сетевого оборудования при развертывании в многообразных ситуациях и объемах сетевых решений различных масштабов. Обычная конфигурация коммутатора агрегации состоит из портов 1G (медные RJ-45, оптические SFP, универсальные SFP Combo) для соединения многих периферийных коммутаторов плюс каналы 10G (SFP+), 40G (QSFP) либо 100G (QSFP28) для сопряжения с центральной сетью, обеспечивая приемлемые пропускные характеристики во всех слоях иерархии. Коммутатор агрегации, ориентированный на использование крупными корпорациями и операторами, обычно реализуется с 16, 24 или 48 портами на скорости 1G совместно с 4-16 портами на скорости 10G, гарантируя необходимое число точек подключения для агрегирования информации от большого количества устройств нижних уровней.
Вариативность портовых опций коммутатора агрегации позволяет специалистам выбирать оптимальные средства передачи информации с учетом протяженности каналов между оборудованием, критичности надежности и климатических характеристик места установки сетевого оборудования. Коммутатор агрегации, имеющий порты SFP, допускает применение универсальных модулей-трансиверов, функционирующих на 1 гигабите в сек при переменных дистанциях (25м, 100м, 1000м), параллельно поддерживая суперскоростные соединения на 10 гигабит/сек (SFP+) на протяженные расстояния без необходимости замены устройства при модификации и расширении. Коммутатор агрегации содержит дополнительный канал управления (Out-of-Band) на платформе RJ-45, облегчающий получить удаленный вход при неработоспособности базовых каналов и форс-мажорных сценариях функционирования сети.
Потребление электроэнергии коммутатора агрегации находится в диапазоне от 400 до 1500 вт в функции от модификации и конфигурации, требуя специального электроснабжения и профессионального кондиционирования воздуха в дата-центрах и машинных залах.
Функции управления, мониторинга и маршрутизации
Коммутатор агрегации предоставляет встроенное аппаратно-программное обеспечение управления и надзора, включая реализацию протокола SNMP редакций 1, 2c и 3 для дистанционного контроля статуса и настройки устройства, защищённый доступ через SSH для текстового управления и интернет-портал на базе защищенного протокола HTTPS для удобного взаимодействия. Каждый коммутатор агрегации ведет подробное логирование событийной деятельности, регистрируя условия портовых соединений, перестановки конфигурирования, происшествия в сети, попытки незаконного проникновения и отказы узлов для полной фиксации процессов. Коммутатор агрегации вырабатывает специализированные правила управления потоками на базе разнообразных факторов, таких как семейство протокола, пункт назначения, начало поступления и идентификация виртуальной сети (VLAN) для высокоточного администрирования.
Маршрутизационная начинка коммутатора агрегации содержит встроенную реализацию динамических маршрутизационных алгоритмов RIP, OSPF, IS-IS и BGP, позволяющих автоматически выбирать оптимальные траектории движения потоков в зависимости от текущей ситуации в сети, наличия работающих маршрутов и их метрических оценок. Коммутатор агрегации поддерживает алгоритм VRRP (Virtual Router Redundancy Protocol) для гарантирования устойчивости маршрутизирования, автоматически переходя на дополнительный маршрутизатор при невозможности использовать основной, без потери кадров данных. Коммутатор агрегации включает опции синхронизации топологии BFD (Bidirectional Forwarding Detection) для укорочения отклика на изменения конфигурации сети и восстановления от критических сбоев, гарантируя работоспособность ключевых бизнес-функций.
Выгрузка сведений о поведении сети может осуществляться посредством NetFlow для систематизированного исследования потоков и производства докладов о сетевой деятельности.
Безопасность, фильтрация и контроль доступа
Коммутатор агрегации располагает комплексным набором встроенных охранных инструментов, начиная с применением постоянных и текущих каталогов ограничивающих правил (ACL) на уровнях L2, L3 и L4, дающих способность точно лимитировать информацию на основе физических адресов, IP-адресов, портов и прочих параметров в целях уменьшения нежелательного вторжения. Каждая модификация коммутатора агрегации оснащена функцией DHCP Snooping, препятствующей распространению злоумышленных DHCP-механизмов в инфраструктуре, наряду с Dynamic ARP Inspection (DAI) для предохранения от подмены MAC-адресов и иных типичных атак на L2/L3 слоях. Коммутатор агрегации имеет встроенный режим IGMP Snooping для оптимизации распределенного (многоадресного) потока информации.
Коммутатор агрегации гарантирует защиту административного интерфейса посредством защищенных каналов SSH и HTTPS, полностью исключая риск утечки учетных данных при передаче в открытом виде и ограждая конфиденциальность операторских операций. Каждый коммутатор агрегации обеспечивает встроенные режимы входа TACACS+ и RADIUS для централизованного администрирования доступа пользователей и интеграции с корпоративными системами управления идентификацией. Коммутатор агрегации может быть гибко настроен для отправления всех происшествий защиты и срочных известий на центральный сервер Syslog, обеспечивая полный контроль всех манипуляций в сети и соответствие требованиям регулирующих органов.
Технологии резервирования, отказоустойчивости и восстановления
Коммутатор агрегации новых поколений реализует широкий арсенал прогрессивных систем гарантии бесперебойности функционирования при серьезных сбоях отдельных элементов, компонентных сборок или физических каналов коммуникации. Коммутатор агрегации способен комплектоваться двумя либо большим числом автономных энергообеспечивающих аппаратов (Power Supply Units) с автоматическим перехватом при отказе одного элемента, кроме того обеспечивает методику Dying Gasp для размеренного завершения взаимодействий при выключении питания и сбережении параметров конфигурации. Каждая единица коммутатора агрегации допускает стыкование до 8 однотипных изделий в единую логическую конструкцию посредством встроенной схемы стекирования, гарантируя унифицированное управление комплектом физических коммутаторов как одного целого.
Коммутатор агрегации поддерживает алгоритм ERPS (Ethernet Ring Protection Switching) для построения защищенных кольцеобразных схем, обеспечивающих быстрое восстановление при разрывах в каналах за промежуток менее 50 миллисекунд и гарантирующих работоспособность критичных корпоративных сервисов. Коммутатор агрегации, обладающий поддержкой LAG (Link Aggregation), позволяет сконструировать защищенные логические связи между приборами, использующими значительное число физических каналов для направления единственного потока информации. Каждый коммутатор агрегации оборудован встроенными способами интеллектуального уравновешивания нагрузок, предоставляющими автоматическое распределение потоков между доступными маршрутами.
Применение в корпоративных и операторских сетях
Коммутаторы агрегации широко используются в больших внутрикорпоративных инфраструктурах для беспроблемного уплотнения потоков из многочисленных структурных подразделений и больших центров, соединённых защищённо отказоустойчивыми каналами WAN и VPN-магистралей. Коммутатор агрегации, поставленный в региональном офисе предприятия, собирает поступления от пользовательских ЭВМ, офисных печатающих устройств и хранилищ информации, формируя мощный защищённый канал с основным офисом и корпоративным хранилищем данных. Коммутатор агрегации часто функционирует в современных корпоративных ЦОД как Top-of-Rack (ToR) коммутатор, обеспечивающий взаимодействие между всеми вычислителями одной стойки и верхнего уровня информационной структуры.
Коммутаторы агрегации активно применяются в операторских системах для консолидирования потоков из огромного числа периферийных коммутаторов доступа в единую централизованную станцию соединения с центральной магистралью оператора. Каждый коммутатор агрегации в сетях операторских компаний обслуживает потоки от нескольких миллионов конечных пользователей (абонентов), одновременно гарантируя обеспечиваемое качество сервиса (QoS) для разнообразных типов услуг, платформ и потоков информации. Коммутатор агрегации становится критически необходимым для гарантирования надежности и устойчивости инфраструктур Metro Ethernet, применяемых крупнейшими телекоммуникационными компаниями.
Выбор и стратегия развертывания
Во время определения коммутатора агрегации важно анализировать текущие потребности и задачи при потреблении пропускной способности на предстоящие 3-5 лет опираясь на имеющиеся статистические показатели и стратегические замыслы развития организации. Главным фактором при выборе функционирует пропускная способность коммутатора агрегации, имеющая единицы измерения гигабит в сек. (Гбит/с), какая обязана безопасно гарантировать обслуживание всех входящих потоков без переполнений и деградации кадров. Коммутатор агрегации требуется подбирать с избытком мощности как минимум на 50%, дающим надежность аппаратуры к внезапным экстремальным нагрузкам и запланированному расширению.
При принятии решения для коммутатора агрегации следует проанализировать запросы в аспектах отказоустойчивости, развертываемости и восстанавливаемости сети и выработать подробный сценарий резервирования. Коммутатор агрегации обязан заключать максимальный комплект инструментов резервирования, в том числе двойное электроснабжение и встроенную реализацию механизмов устойчивости, гарантирующие непрерывность функционирования. Коммутатор агрегации необходимо выбирать обладающим полным набором маршрутизационных методов и охранных алгоритмов, задействуемых в архитектуре компании, и проявляющим полную совместимость с действующими системами администрирования сети. Требуется установить совместимость коммутатора агрегации с наличествующей аппаратурой, присутствие технической поддержки производителя в локальном регионе и возможность получить элементы замены.
Заключение
Коммутатор агрегации служит главным и необходимым элементом системы развитых корпоративных и операторских коммуникационных сетей, обеспечивающим безопасное мощное соединение между многими подразделениями компании и её магистральными сегментами с минимальным отставанием. Рациональный долговременный отбор коммутатора агрегации, основанный на текущих интересах фирмы и долгосрочной траектории совершенствования, гарантирует уверенность и эффективность функционирования инфраструктуры и минимизирует запросы в высокозатратном переоснащении и совершенствовании сетей в грядущие промежутки времени. Коммутатор агрегации требует обстоятельного сценария инсталляции, правильного приведения в готовность и постоянного высокопрофессионального надзора в период всей работы, хотя при надлежащем применении становится верной, эффективной и надежной платформой масштабируемой информационной системы любого передового учреждения.
