В современных высокорисковых отраслях, таких как нефтегазодобыча, энергетика и нефтепереработка, безопасность является безусловным приоритетом. Локализация аварийной ситуации здесь исчисляется не минутами, а долями секунд. Именно для обеспечения сверхбыстрого и гарантированного перевода объекта или целого производства в безопасное состояние создаются и внедряются системы аварийного отключения (ESD – Emergency Shutdown System). Это не просто набор датчиков и кнопок, а интеллектуальный, часто резервированный, комплекс, выступающий в роли «последнего рубежа» защиты от катастрофических событий. Его корректная работа напрямую зависит от каждого компонента, и особенно – от надежности исполнительных механизмов.
Что такое ESD-система и чем она отличается от обычной автоматизации?
Система аварийного отключения (ESD) – это независимый, специализированный комплекс аппаратных и программных средств, предназначенный исключительно для обнаружения опасных условий и выполнения заранее запрограммированных последовательностей действий по остановке процесса или его части. Ключевое слово – независимый. ESD-система физически и логически отделена от базовой системы управления технологическим процессом (АСУ ТП). Это разделение гарантирует, что даже при полном отказе штатной автоматизации, система безопасности сохранит работоспособность.
Главная цель ESD – не управлять процессом для оптимизации, а молниеносно остановить его при возникновении угрозы. Она работает по принципу «защитных рельсов»: получая сигналы от специализированных датчиков (давления, температуры, загазованности, пламени, анализа состава), сверхнадежный логический контроллер (ПЛК безопасности) по жесткой, предварительно рассчитанной логике (часто с голосованием 2 из 3 для исключения ложных срабатываний) инициирует строгую последовательность действий. Это приводит к изоляции опасных зон, останову агрегатов, переключению потоков и, что критически важно, переводу запорной арматуры в безопасное положение.
Ключевой элемент исполнения: приводы для ESD-арматуры

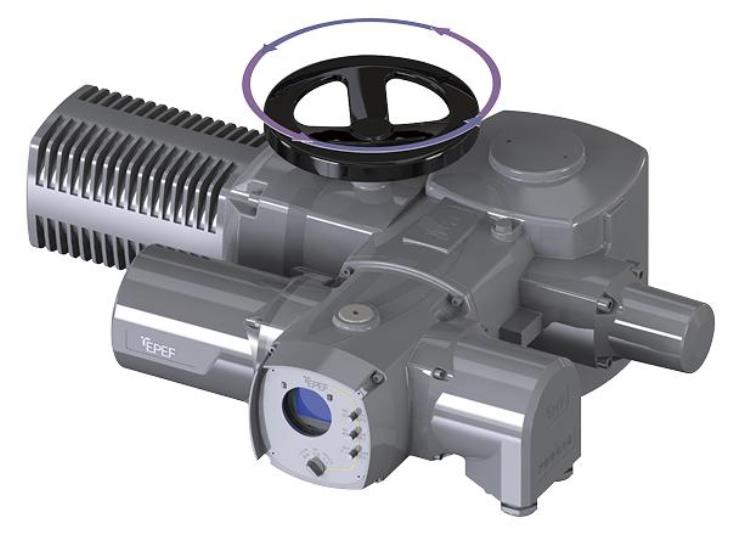

Именно здесь мы подходим к сердцу вопроса. Сигнал от контроллера ESD бессилен, если он поступает на обычный электропривод, который может зависнуть, не иметь энергии для срабатывания или просто сломаться. Арматура, включенная в ESD-контур, должна управляться специальными приводами, соответствующими строгим требованиям функциональной безопасности.
Такие приводы обладают двумя фундаментальными характеристиками:
- Функция гарантированного аварийного перехода (Fail-Safe): Привод должен иметь встроенный, постоянно готовый источник энергии (пружинный механизм или аккумуляторную батарею с подзарядкой), чтобы выполнить команду на закрытие или открытие даже при полном исчезновении штатного электропитания и управляющего сигнала. Это аппаратная основа безопасности.
- Сертификация по уровням целостности безопасности (SIL): Для интеграции в ESD-систему приводы проходят тщательные испытания и сертификацию на соответствие определенному уровню целостности безопасности (Safety Integrity Level – SIL 2, SIL 3). Сертификат SIL подтверждает количественно рассчитанную вероятность отказа на demanda (PFD) и пригодность устройства для использования в системах, где цена ошибки исключительно высока.
Инвестиция в безопасность, которая окупается предотвращением катастрофы
Внедрение ESD-системы с сертифицированными компонентами — это значительные капиталовложения. Однако их следует рассматривать не как расходы, а как страховую премию, которая защищает от потерь на несколько порядков выше. Прямые убытки от разлива продукта, пожара, взрыва, остановки производства, экологических штрафов и, что самое главное, угрозы жизни людей — несоизмеримы со стоимостью системы. Современная ESD — это еще и инструмент для снижения страховых тарифов и демонстрации регуляторам соответствия самым строгим международным стандартам.
Таким образом, система аварийного отключения представляет собой вершину эволюции промышленной безопасности. Это сложный организм, чья надежность складывается из надежности каждой «клетки». И исполнительные устройства — электроприводы критической арматуры — являются одними из самых важных его элементов. Поэтому выбор такого оборудования — это стратегическое решение, требующее глубокого понимания стандартов и сотрудничества с технически компетентными поставщиками. Корректно подобрать и заказать электропривод — значит сделать осознанный шаг к созданию по-настоящему защищенного и устойчивого производства.
